Revit Architecture 2011 Çıktı!


Revit Architecture yeni sürümü çıktı. Edinebildiğim bilgileri altta size aktarmaya çalışacağım.

2011 versiyonu uzun zamandır bir çok kullanıcının beklediği yeniliklerle birlikte geldi. Linkli dosyalarda etiketleme yapılmasına izin verilmesi, Render görüntüsüne Background ekleme, Instance&Type Properties penceresinin ekranda yer alması, güneş similasyon araçlarının geliştirilmesi gibi birçok özellik kullanıcılar tarafından en çok talep edilen araçlardı.

User Interface - Arayüz Yenilikleri
Birçok kullanıcı 2009 versiyondan sonra değişen ve tüm komutları Ribbon (Şerit)menüde barındıran arayüze tepki göstermişti. Fakat daha sonra kullanıcılar arayüzün bu şekilde düzenlenmiş olmasının çalışmalarını hız ve kullanım olarak olumlu yönde etkilediğini belirttiler. Yeni 2011 arayüzünde bu araçların geliştirildiğini görüyoruz.

Quick Access Toolbar - Hızlı Erişim Çubuğu
İşlevi artırıldı. Bu alana eklenen komutları ayrıca bir pencere içerisinden düzenleyebilirsiniz. Komutların yerlerini değiştirebilir, silebilir veya bölücü elemanlar ile komut gruplarını ayırabilirsiniz.




Properties Palette - Nesne Özellikleri Penceresi

Element Properties penceresini ekranda sürekli açık tutmak mümkün. Böylelikle çalışırken nesne özelliklerine hızlıca ulaşabilir, değişiklikleri yapabilirsiniz. Kullanıcı dilerse Properties penceresini de Quick Access Toolbar'a ekleyebilir.







Pencerenin ekranda sürekli açık kalıp kalmaması ile ilgili durum View sekmesi altından ayarlanabilir. Pencereyi ekrandan kapatmış olsanız bile ekrandan sağ tuş yaptığınızda çıkan listeden tekrar açabilirsiniz.
Aynı alandan görüldüğü üzere yeni arayüzün en alt kısmında yer alan Status Bar ayarları buradan düzenlenir. Hangi komutta çalışırsanız çalışın arayüzde en alt alandan Worksets ve Design Options ayarlarına müdahale edebilirsiniz.




Keyboard Shortcuts - Klavye Kısayolu Tanımlama
2010 versiyonu içerisinde sadece aboneliği olan kullanıcılar için sunulan bu araç yeni versiyonda direkt arayüz içerisinde yer almaktadır. Kullanımı ile ilgili daha önce detaylı bilgiyi buradan aktarmıştım.
Klavye kısayol ayarları aynı pencereden Import/Export ile diğer bilgisayarlara da aktarılabilir. Yeni versiyonda pencerede yapılan kısayol değişiklikleri için programı tekrar kapatıp açmaya gerek kalmaz. Pencere kapatıldığı anda kısayollar ayarlandıkları şekilde kullanılabilirler.



Repeat Last Command - Bir Önceki Komutun Kullanımı
En çok talep edilen araçlardan biri de böylelikle kullanıma sunulmuş oldu. En son kullanılan komut ve komutlara sağ tuş menüsünden ulaşmak mümkün. En son kullanılan son 5 komut Recent Commands'da listelenecektir. Enter tuşu veya klavye kısayolu ile son kullanılan komutu çalıştırmak mümkün.

Tekrarlanmayan komutlar ise şunlardır:Tool Settings, görüntü ayarları (view), modify, redo/undo, copy/cut/paste, finish/cancel, option bar (seçenekler çubuğu) ve seçim araçları (selections).



Element Selection Options - Nesne Seçme Ayarları
2011 versiyon öncesi çizim de sıkça kullandığımız "Select All Instances" (Aynı nitelikteki tüm nesneleri seç) aracı hangi görüntüde çalışılırsa çalışılsın görüntüye özgü değil, tüm çizim de seçim yapıyordu. Artık seçimi daha kontrollü yapmak mümkün, sağ tuşta tüm çizim (In Entire Project) veya sadece o görüntü için "Visible in View" seçeneklerini kullanabilirsiniz.



Temporary Dimension - Geçici Ölçü Ayarlarını Değiştirme
Ekranda işlem esnasında faydalanılan geçici ölçüler ile ilgili ayarları değiştirmek mümkün. Ölçü yazılarının yüksekliği, model üzerinde şeffaf veya transparan görüntülenmesini kullanıcı kendi belirleyip değiştirebilir. Options penceresinden Graphics başlığı altından değişiklikler yapılabilir.





Render Background ve Grafik Görüntüleme Özellikleri
Render görüntüsü için önceki versiyonda sadece renk ve gökyüzü seçeneği mevcuttu ve bu kullanıcılar için ayrıca bir iş demekti. Artık render arka görüntüsü için imaj kullanılabilir. Kullanılacak olan imaj "Background Image" penceresinden düzenlenebilir.





Modelden daha render almadan ışık ve malzeme görüntülerini "Consistent Colors" ve "Realistic" ayarları ile gözlemleyebilirsiniz.



Conceptual Mass Yenilikleri
2010 versiyon ile geliştirilen kütlesel tasarım araçları için bu versiyonda da yenilikler devam ediyor. 2010 versiyonda kütlesel tasarım için yeni araçlar eklenmişti. Bunlar modelde daha esnek olmamızı sağlarken 2009 versiyon ve öncesinde yer alan kütlenin sketch ortamında ilk haline dönemiyor olmak kullanıcılar tarafından eleştirilmişti. Autodesk eleştirileri değerlendirmiş görünüyor. Alttaki videodan bunu takip etmek mümkün:

Videolar David Light'a ait. 2011 yeniliklerini çok güzel anlatmış. Buradan ulaşabilirsiniz.

(Videoda bir de Modify araçlarına dikkat edin..! Önceleri her düzenleme işlemi için sekmeler arasında hareket etmek gerekirken şimdi tüm araçlar tek bir sekme altında.)



Work plane başlığı altından "Viewer" aracı ile yeni bir görüntüde çalışma düzleminiz üzerinden işlem yapabilirsiniz.



Kütle düzenleme araçlarından "Dissolve" ile daha esnek çalışın;



"Align" komutunu kütle yüzey ve sınırları için de kullanın;




Worksets ve Linking Yenilikleri

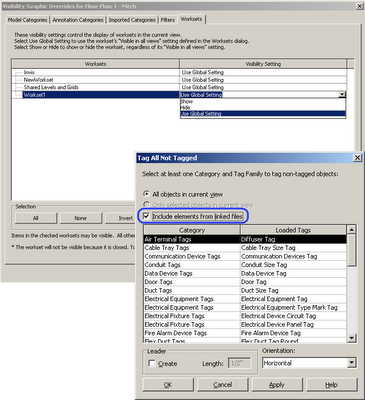

Link edilen dosyaların worksetlerini artık açıp kapayabilir ve linkli dosyaları etiketleyebilirsiniz.



Sheet Guide Grids

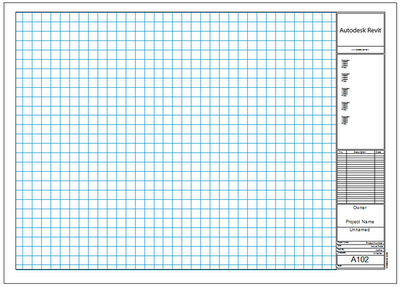

Yine paftalarda kullanıcılar tarafında sıkça dile getirilen bir durum 2011 yeniliği olarak geldi. Paftalarda çizimleri artık hizalamak mümkün.


Şimdilik bu kadar..

9 Mart 2010 Salı

Plan ve Kesit Etiketlerinde (+) İşareti Kullanma - Using the (+) Symbol in Spot Elevation

Revit içerisinde yer alan plan ve kesit etiketleri ile kotlama yapıldığında (-) değerler için işaret otomatik gelir. Artı değerler için de bu sembol isteniliyor ise bunun kullanıcı tarafından belirtilmesi gerekir.


Planda Etiket


Kesitte Etiket

Etiketi ekrandan seçin ve Type Properties penceresine gidin. Buradan Text başlığı altından Units Format seçin.



Format penceresinden "Show + for positive values" işaretleyin. Aynı pencereden "Use project settings" çekini kaldırarak etiket için çizim birim ayarları dışında düzenlemeler yapabilirsiniz.

4 Mart 2010 Perşembe

Revit'e Import Edilen DWG Nesnelerine Malzeme Atama

AutoCAD'de hazırlanmış bir modeli Revit içerisine aldığınızda malzemesine müdahale edebilirsiniz.



Malzeme atama Revit içerisinde AutoCAD dosyasının Layer isimlerine göre yapılacağından, DWG dosya içerisinde nesnelerin doğru katmanlarda olduğundan emin olun.

Insert sekmesi altından Link CAD ile DWG dosyanızı Revit içerisine alın.

Visibility/Graphic Overrides penceresini açmak için 3D görüntünüzde klavyeden "VV" yapın. Imported Categories başlığını seçin. Açılan pencereden Object Styles düğmesini tıklayın.





Material başlığı altından istediğiniz katmana istediğiniz malzemeleri atayabilirsiniz. Line Color başlığı altından model nesnenin kenar çizgi renklerini düzenleyebilirsiniz.



DWG nesnelerinin Revit içerisinde, Revit malzemeleri atanmış şekilde görünümleri.
