28 Temmuz 2010 Çarşamba

Section Line Visibility

Revit modelde çizdiğiniz kesit çizgilerinin proje görüntüleyicide (Project Browser) görünmesine rağmen çizim ekranından kaybolduğu oldu mu hiç?



Yukarıda yer alan resimde duvardan kesit alındığını görüyoruz. Şimdi aynı örnek çizim için ölçeği değiştirelim ve ne olduğunu görelim:

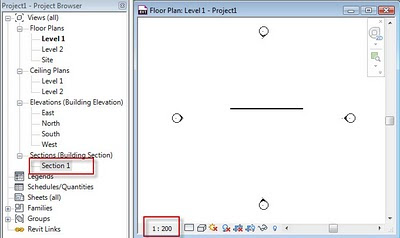

Çizim ölçeği değiştiğinde kesit çizgisinin kaybolduğunu görüyoruz. Bu Revit'in görüntü ayarları ile ilgili bir parametredir ve çözümü için proje görüntüleyiciden ilgili kesitin üstünde sağ tuş yapın ve özelliklerine girin;

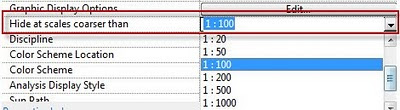

Özellikler penceresinden "Hide at scales coarser than" için 100'den büyük bir ölçek girin. Örneğin 1/1000 seçin. 1000'e kadar olan her ölçekte kesit çizginiz görünür olacaktır.





20 Temmuz 2010 Salı

Revit UI - Option Bar

Option Bar, herhangi bir komut girdiğimizde o model için özellikleri gösteren alandır. Örneğin duvar çizerken, yüksekliğini, tutma noktasını vs buradan belirleriz. Bazen kullanıcılar Option Bar'ın ekrandan kaybolduğunu söylüyorlar.


Bu işlem sırasında yanlışlıkla Options Bar'ı ekranın altına almamızdan kaynaklanıyor. Options Bar üzerinde sağ tuş yaptığınızda "Dock at bottom" çıkar. Bunu işaretlerseniz Option Bar çizim alanının altına geçer. Aynı şekilde sağ tuştan "Dock at top" ile eski yerine getirebilirsiniz.
