Mutlu Seneler - Happy New Year!

Hotfix - Autodesk 3ds Max Design 2011

Revit modelinizi Max Design içerisinde görselleştirmek (Render) isterseniz bunun için Max Design yamasını indirip kurmanız gerekir. Aksi takdirde Max içerisinde FBX uzantılı dosyanızı almak istediğinizde uyarı mesajı gelecek ve işleminiz gerçekleşmeyecektir.
Max Design için gerekli Service Pack ve Hotfix'leri buradan edinebilirsiniz.



Hotfix 4 daha önce çıkartılmış olan Hotfix'leri de içermektedir.

Polantis Kütüphane - Polantis Library

Siteye ulaşmak için burayı tıklayın.

Ek bilgi; Fear and Loathing In a Cad vs. BIM World

Roombook Eklentisi - Roombook Extension

Revit kullanıcılarının bir beklentisi daha gerçekleşti; oda bazında metraj alma. Autodesk, 2011 versiyon için bu özelliği aboneliği olan kullanıcılarına sundu.

Autodesk Subscription sayfasına girip Roombook eklentisini bedelsiz olarak indirebilirsiniz.



Roombook eklentisi şimdilik iki farklı sistemde çalışıyor. Daha komutu çalıştırmadan Calculation Settings kısmına bakarsanız burada iki farklı standart görürsünüz. Bu eklenti ilk Alman standartları için çıkarıldı, yeni çıkarılan ingilizce versiyonunu bizler International Standard seçeneği ile kullanacağız.

İşlemin hangi standartlara göre yapılacağını belirlendikten sonra Calculate Room Quantities aracını çalıştırın. Açılan pencerede hangi sekmelerin oda bazında mahal metrajına katılacağını belirleyin.



Type; bu alanda daha önceden belirlediğiniz hesap ayarı seçiminizi görürsünüz.

Selection; çizimde yer alan tüm mahalleri seçmek durumunda değilsiniz. Belirli mahaller için metraj oda bazında alınacaksa bu alandan Selection ile istemediğiniz mekanların çekini kaldırın.



Calculation Range; mekan(lar)ın metrajında neler dahil olsun. Bunlar; duvar, döşeme, asma tavan yüzeyleri, oda yüzeyinden geçen elemanlar (örneğin kablolar), tefriş elemanları, detay seviyesi, mekan yüksekliği, asma tavan kullanımı, kapı-pencere açıklıkları.

Export; alınan metraj Revit dışına hangi formatta çıkarılacak bu alandan belirlenir. *Excel, *DWF, *CSV formatlarını kullanabilirsiniz.

Bu ayarları yaptıktan sonra pencerenin en altında yer alan Calculate düğmesini seçin.



Calculate işlemi tamamlandığında, diğer seçeneklerde aktif hale gelecektir.



Skip re-calculation and use last calculation results seçili ise aynı pencereyi açtığınızda son hesaplarınız üzerinden işlemlerinize devam edebilirsiniz. Ama projede işlem yaptıysanız (örneğin duvar eklemek, revize etmek vs.) tekrar Calculate ile işleminizi yenilemeniz gerekir. İşlem tamamlandığında View/Edit Results düğmesiyle sonuçları görüntüleyebilirsiniz.



Export seçeneği daha önce Export Format kısmında ne seçildi ise ona göre bilgileri dışarı atacaktır. Dışarı atılan bu verilerin proje ile bir bağlantısı yoktur. Proje değiştiğinde tekrar bilgilerinizi dışarı atın. Açılan (örneğin Excel dosyanızda) istenilen değişiklikleri manuel olarak da yapabilirsiniz.



Bence komutun en güzel tarafı tüm bu işlemlerden sonra mekanlara malzemeleri kolayca atamanız;



** Bu işlemi yaptığınızda proje görüntüleyiciniz (Project Browser), 3D Views başlığının altına Roombook 3D adlı bir görüntü atayacaktır. İstenilirse bu sonradan silinebilir fakat işlem tekrarlandığında başlık yine oluşacaktır.

Seramik Malzeme Kullanımı - Ceramic Tile Rendering

Elimizde bulunan mevcut bir seramik imajını Revit içerisinde nasıl kullanabiliriz?
Ekranda örnek çizimimizde yüzeyi seramik kaplı bir duvarımız var.



Duvarın tip özellikleri;



Amacımız duvarın seramik kısmında kendi imajımızı kullanmak. Manage başığından Materials açın. Listeden Seramik malzemesini seçin.

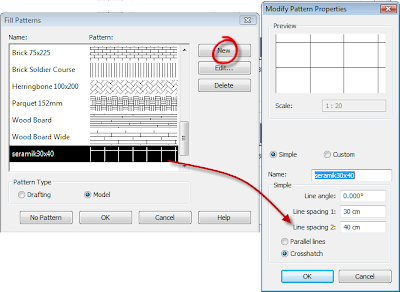

Bu listede yer alan Surface Pattern 3boyutta modelin üzerine tarama atmamızı sağlar. Listeden Modelling bir tarama deseni seçin ve ebatlarını kullanacağınız seramiğin ebatlarına göre revize edin. Burdaki örnekte seramik 30x40 şeklinde kullanılacak.



Bu aşamaya kadar yaptığımız işlemler sadece model üzerinde malzemenin 2 ve 3 boyutlu tarama desen ve renklerinin tanımlanmasıdır. Malzemeyi görselleştirme (Render) için kullanmak istediğinizde;
Malzeme listenizde Seramik seçili iken Render Appearance başlığını açın. Burda seramik malzemeniz için bir imaj değil renk seçili olduğunu görüyoruz. Color başlığının yanında açılan listeden Image seçin.



Select File penceresi açılacaktır, bu pencerede makinanızda yer alan imaj dosyasının yerini gösterin.



Seçtiğiniz imaj Image kısmında görünecektir. Resmin üstünü tıklayın, Texture Editor açılacaktır. Burada Scale kısmını açın, Width ve Height kısmına istenilen değerleri girin. Bu işlem sırasında en ve boy bilgileri eşit değerler olmayacaksa Lock kısmı işaretli olmasın.



Yan görünüşe 3 boyut görüntünüzden faydalanarak geçin. Çünkü normal görünüşlerinizde Render komutu aktif olmayacaktır.



Duvarın Render hali.
